PumpsCycle de vie des pièces d'usure en pompage de minerai de fer : impeller, volute, liner
Publié le 19 août 2026 · Coolair Group Engineering · 9 min de lecture
La pulpe ferrugineuse contient jusqu'à 30 % d'hématite et de magnétite, deux minéraux dont la dureté Vickers dépasse 600 HV. À 8 m/s dans une pompe à boue, ces grains creusent les aubes et arrondissent les arêtes de l'impeller. Une pompe mal dimensionnée perd 1 % de rendement par semaine ; correctement équipée, elle tient 2 500 à 3 000 heures entre révisions.
Sur les sites que nous suivons au Brésil (Carajas) et en Afrique de l'Ouest (Simandou, Tonkolili, Marampa), la fréquence de remplacement varie du simple au triple selon la granulométrie réelle du rejet, la concentration en silice libre dans la pulpe, et la position de la pompe dans le circuit.
Contenu
1. L'impeller : A05, A07 ou A49
L'impeller est la pièce qui voit passer 100 % de la pulpe et qui concentre l'essentiel du coût d'usure. Trois familles d'alliage se partagent le marché :
- A05 (27 % Cr, 1 % Mo) : fonte blanche à haute teneur en chrome, dureté 600 à 650 HB. Adaptée aux pulpes fines (P80 inférieur à 0,3 mm) avec peu de gros cailloux.
- A07 (15 % Cr, 3 % Ni) : alliage à plus haute ténacité, dureté 450 à 500 HB. Choisi quand la pulpe contient des fragments de minerai de plus de 10 mm ou quand le pH est très variable.
- A49 (28 % Cr + Mo + V) : variante haut de gamme pour pulpes très abrasives, dureté 700 HB. Utilisée sur les circuits de rejets où la pulpe dépasse 1,7 t/m³.
Sur circuit primaire d'alimentation SAG (pulpe 1,5 t/m³, P80 = 0,15 mm, pH 9 à 10), l'A05 tient 1 800 à 2 200 heures, l'A07 entre 1 200 et 1 500 heures, l'A49 dépasse 3 000 heures. La différence de prix entre A05 et A49 est d'environ 35 % ; elle se justifie quand le coût d'arrêt d'urgence dépasse 12 000 USD/heure.
Point pratique : un impeller A07 n'est pas un A05 « plus résistant ». C'est un compromis inverse. A07 encaisse mieux les chocs mais s'use plus vite à l'abrasion pure. Choisir A07 sur un circuit fin coûte en moyenne 15 à 20 % de durée de vie par rapport à A05, sans gain réel sur la fiabilité.

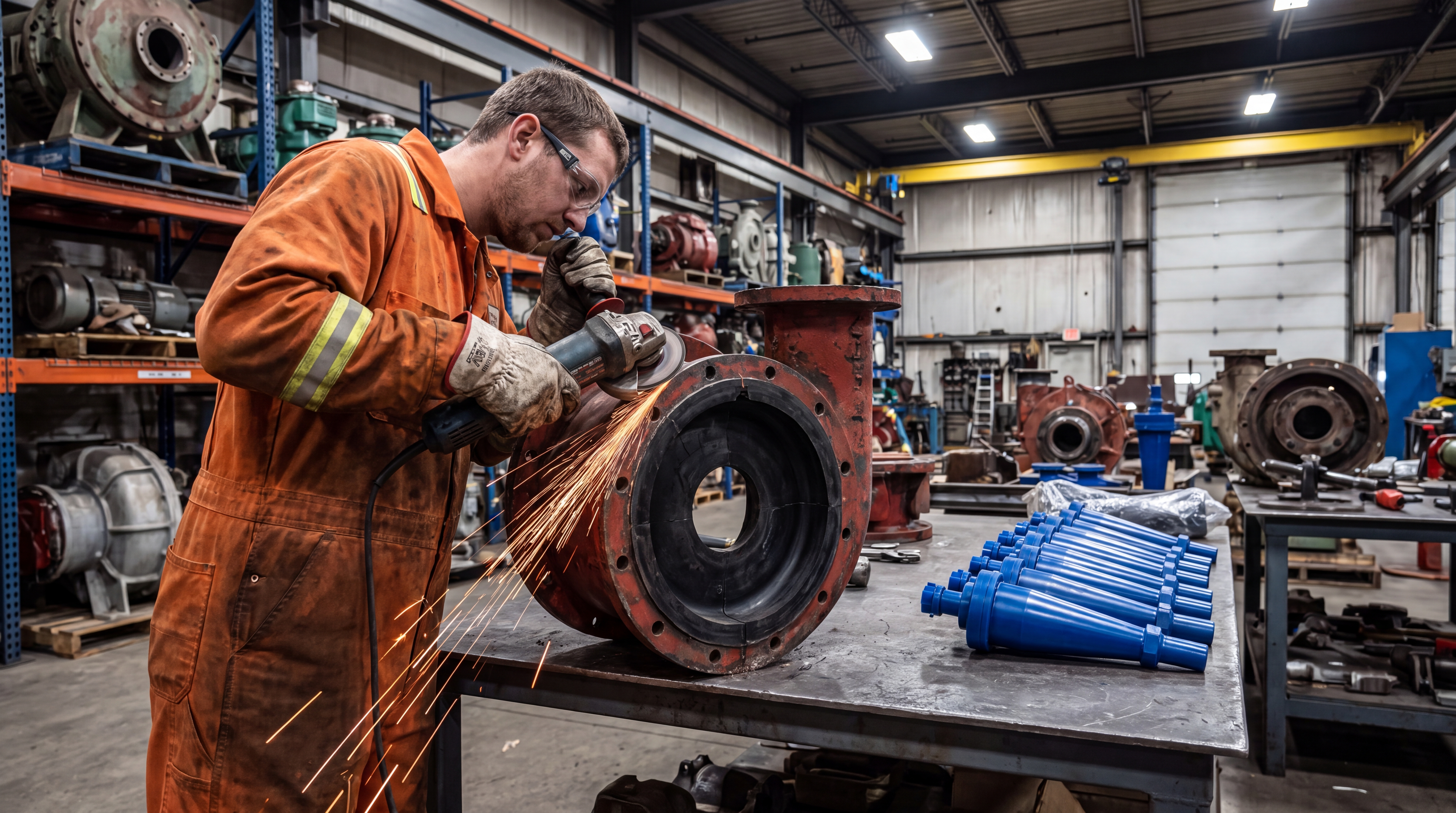

2. Le liner de volute et le jeu avec l'impeller
Le liner de volute (parfois appelé liner arrière ou cover plate liner) canalise la pulpe à l'arrière de l'impeller. Son épaisseur d'origine sur pompe Warman 8/6 E-AH est de 35 mm en A05. À 18 mm, on est à 50 % de la durée ; à 14 mm, la pièce commence à se déformer sous la pression hydrostatique de la volute.
Le jeu entre l'impeller et le liner de volute détermine le rendement hydraulique. Neuf, il est de 0,8 à 1,2 mm. Au-delà de 3 mm, le rendement chute de 6 à 10 %. La mesure au pied à coulisse à profondeur prend 5 minutes et évite de commander des pièces qui ne sont pas encore en fin de vie.
| Jeu impeller / volute | Rendement hydraulique | Décision |
|---|---|---|
| 0,8 à 1,2 mm (neuf) | Référence 100 % | Aucune |
| 1,5 à 2,5 mm | 95 à 98 % | Mesure chaque mois |
| 3,0 à 4,0 mm | 88 à 92 % | Remplacement sous 4 à 6 semaines |
| Supérieur à 5,0 mm | Inférieur à 85 % | Remplacement prioritaire |
Le choix du matériau du liner suit la même logique que l'impeller : A05 pour pulpe fine, A07 pour pulpe avec cailloux. Sur les circuits de cyclone, le liner arrière s'use plus vite que la volute principale parce que la pression y est plus élevée.
3. Frame plate et liners latéraux
Le frame plate liner est la plaque d'usure entre la volute et le boîtier de roulements. Il voit passer 20 à 30 % de la pulpe qui reflue. Épaisseur d'origine 25 à 30 mm. Sur Warman AH, c'est la deuxième cause d'arrêt non planifié après le joint, parce qu'il s'use de façon asymétrique.
Les liners latéraux (gauche et droit) protègent le carter de la pompe. Épaisseur d'origine 20 mm. Ils s'usent lentement et tombent rarement en panne, sauf en cas de cavitation ou de désalignement de la pompe.
Le polyuréthane offre une alternative au métal pour les liners latéraux sur circuit fin (P80 inférieur à 0,2 mm) : durée de vie 2,5 à 3 fois supérieure à l'A05, mais sensible aux températures supérieures à 80 °C.
4. Cartouche de roulements et palier
La cartouche de roulements détermine la périodicité des révisions majeures. Sur Warman 8/6 E-AH, la cartouche standard utilise deux roulements à rouleaux coniques (Timken ou SKF), graissés au lithium. Régraissage toutes les 2 000 heures en service normal, 1 000 heures en service sévère.
Une cartouche bien entretenue tient 20 000 à 25 000 heures ; avec regraissage tardif ou alignement approximatif, elle tombe à 8 000 à 12 000 heures. La différence est invisible jusqu'à la casse du roulement, et là c'est l'arbre qui part avec.
L'indicateur le plus fiable de l'état de la cartouche est la température du palier. Une sonde PT100 collée sur le carter de roulements donne une alerte précoce quand la température dépasse 75 °C en régime établi. C'est moins coûteux qu'un analyseur de vibrations.
5. Cinétique d'usure et lecture des jauges
L'usure n'est pas linéaire. Sur les 200 premières heures, l'impeller A05 perd 5 à 8 % de sa masse par érosion, puis l'arête de fuite se polit et la vitesse d'usure ralentit. De 200 à 1 500 heures, régime stable avec 1 à 2 % par tranche de 200 heures. Au-delà de 1 500 heures, c'est là que la pièce se remplace.
Pour exploiter cette cinétique, il faut une jauge par pièce et un tableur qui trace l'évolution. Sur le site de Simandou, l'équipe maintenance utilise trois points de mesure sur l'impeller (entrée d'aube, mi-aube, sortie d'aube), deux points sur le liner de volute et un point sur le frame plate.
L'erreur classique consiste à ouvrir la pompe « parce qu'on a le temps » et à découvrir que la pièce est encore bonne pour 400 heures de service. À l'inverse, attendre le défaut casse la pièce, casse l'arbre et coûte dix fois plus cher que le remplacement programmé.
6. Coût total et logique de stock
Une pompe Warman 8/6 E-AH de rechange coûte entre 18 000 et 25 000 USD selon le fournisseur. Un jeu complet de pièces d'usure (impeller, volute, frame plate, liners latéraux, joints) coûte entre 6 000 et 9 000 USD. Un arrêt non planifié de 6 heures coûte entre 90 000 et 180 000 USD en perte de production sur un concentrateur de 8 Mt/an.
Ces trois chiffres dictent la suite : maintenir deux jeux complets de pièces d'usure en magasin au lieu de courir après le fournisseur après la panne. Sur les sites suivis, on compte entre 4 et 8 arrêts non planifiés par an. Coût évité par la logique de stock : entre 400 000 et 1 400 000 USD par an, rentable à partir de deux arrêts par an.
Le piège classique est de confondre stock de pièces d'usure et stock de rechange complet. Garder une pompe complète en magasin coûte cher en capital immobilisé. Garder deux jeux de pièces d'usure dans leurs caisses d'origine, à l'abri de l'humidité, avec une rotation annuelle, coûte moins et débloque la situation en 24 heures.
7. Retours terrain : Carajas, Simandou, Tonkolili
Sur le complexe de Carajas (Vale, Brésil), la pulpe atteint 1,7 t/m³ sur le circuit de rejets, P80 à 0,12 mm et 8 % de silice libre. Les pompes 10/8 F-AH tournent en A05. Fréquence de remplacement constatée : 2 100 à 2 400 heures pour l'impeller, 2 800 à 3 200 heures pour la volute. Le passage à A49 a fait grimper la durée de l'impeller à 3 500 heures, pour un surcoût d'achat de 38 %. ROI positif à partir de 3 arrêts évités par an.
Sur Simandou (Rio Tinto, Guinée), la pulpe est plus chargée en hématite poreuse, plus abrasive à usure lente. Les 8/6 E-AH tournent en A07. La fréquence de remplacement y est plus élevée : 1 400 à 1 700 heures pour l'impeller, 1 900 à 2 200 heures pour la volute. Explication la plus probable : la granulométrie plus grossière du minerai (P80 à 0,18 mm vs 0,12 mm à Carajas).
Sur Tonkolili (Sierra Leone), le minerai est magnétique avec forte proportion de magnétite pure. Pulpe moins abrasive (Vickers inférieur), mais plus dense (1,6 à 1,8 t/m³). Les impellers A05 y tiennent 2 600 à 3 000 heures, meilleure performance du panel. Le facteur limitant devient la cartouche de roulements, dont la température monte plus vite à densité élevée.
Le choix de matériau n'est pas universel : il se cale sur la minéralogie locale et la granulométrie, pas sur le catalogue du fournisseur. Un audit de six mois avec mesure hebdomadaire donne la référence locale pour planifier les arrêts.
8. Questions fréquentes
Quelle est la durée de vie réelle d'un impeller A05 en minerai de fer ?
Entre 1 500 et 2 200 heures pour un impeller A05 (27 % Cr) sur circuit de concentrateur ferrugineux avec pulpe à 1,4 à 1,6 t/m³ et P80 à 0,15 mm. Sur circuit de rejets, la durée descend à 800 à 1 200 heures. Sur débourbage grossier, elle remonte à 2 500 à 3 500 heures.
Faut-il choisir un liner métal ou caoutchouc pour le minerai de fer ?
Le liner caoutchouc dure 2 à 3 fois plus longtemps que le liner A05 sur pulpe fine (P80 inférieur à 0,3 mm) sans cailloux supérieurs à 6 mm. Sur circuit avec cailloux, le liner métal reprend l'avantage car le caoutchouc se déchire aux impacts. En pratique : caoutchouc pour relavage et cyclones, métal pour les circuits primaires de pompage des résidus.
Quand remplacer un liner plutôt que le recharger ?
On remplace quand l'épaisseur résiduelle mesurée au pied à coulisse passe sous 40 % de l'épaisseur d'origine. En dessous, la pièce se déforme sous la pression de la pulpe, le jeu avec l'impeller augmente et le rendement hydraulique chute de 8 à 12 %. Le rechargement par soudure n'est rentable que sur A49 et sur moins de 25 % de la surface.
Comment interpréter une perte de pression progressive sur une pompe de minerai de fer ?
Une perte de 0,3 à 0,5 bar sur deux semaines signale en général une usure combinée impeller + liner : le jeu augmente, le rendement chute. Vérifier d'abord la hauteur d'usure de la volute, puis l'épaisseur du liner en bout d'aube. Si les deux sont sous 50 % du nominal, planifier un changement complet.
Quel est le coût réel d'un arrêt non planifié sur une pompe de minerai de fer ?
Sur un concentrateur de 8 Mt/an, un arrêt de 6 heures coûte entre 90 000 et 180 000 USD en perte de production et en coût d'opportunité sur le train de flottation aval. À cela s'ajoute la pièce d'urgence, majorée de 20 à 40 % par rapport au catalogue. La réponse est un stock de deux jeux complets de pièces d'usure au lieu de courir après le fournisseur.
